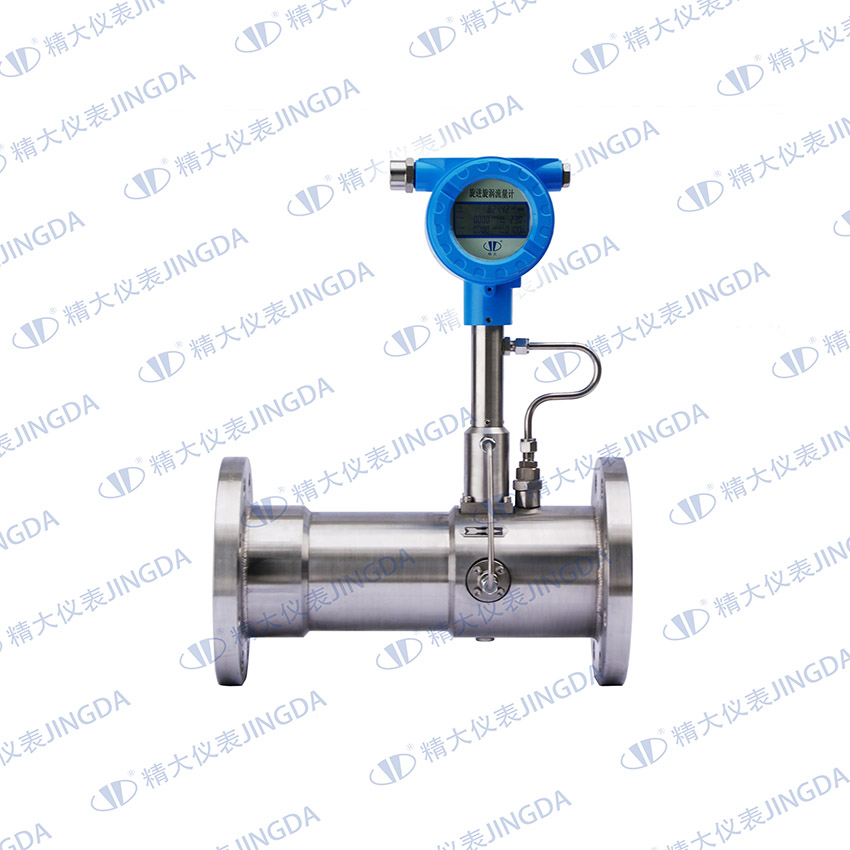

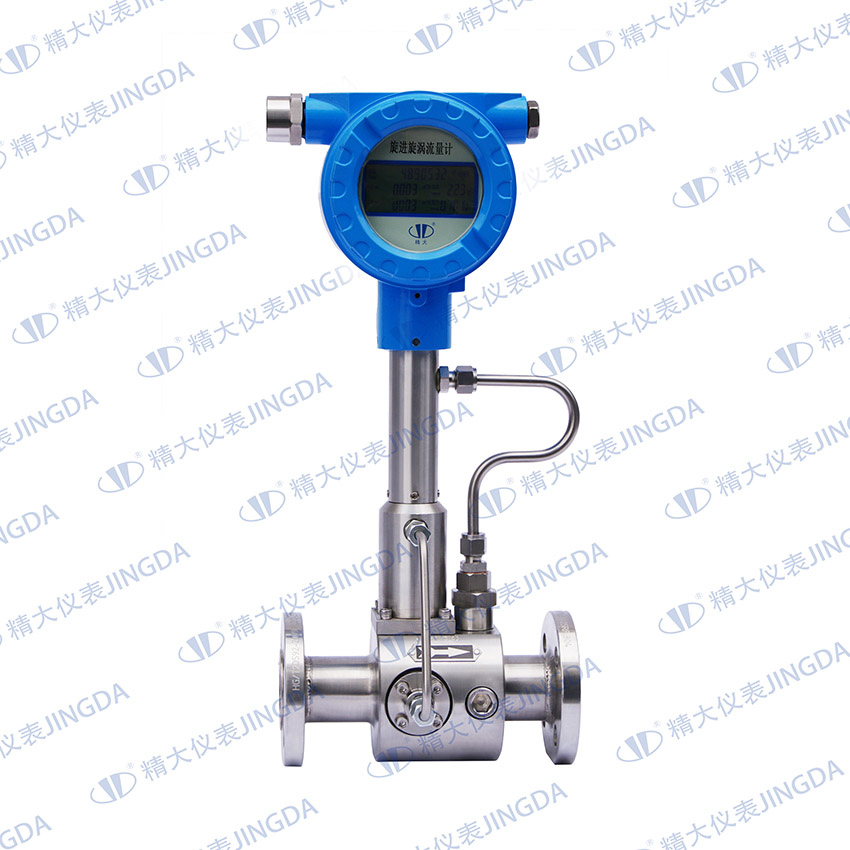

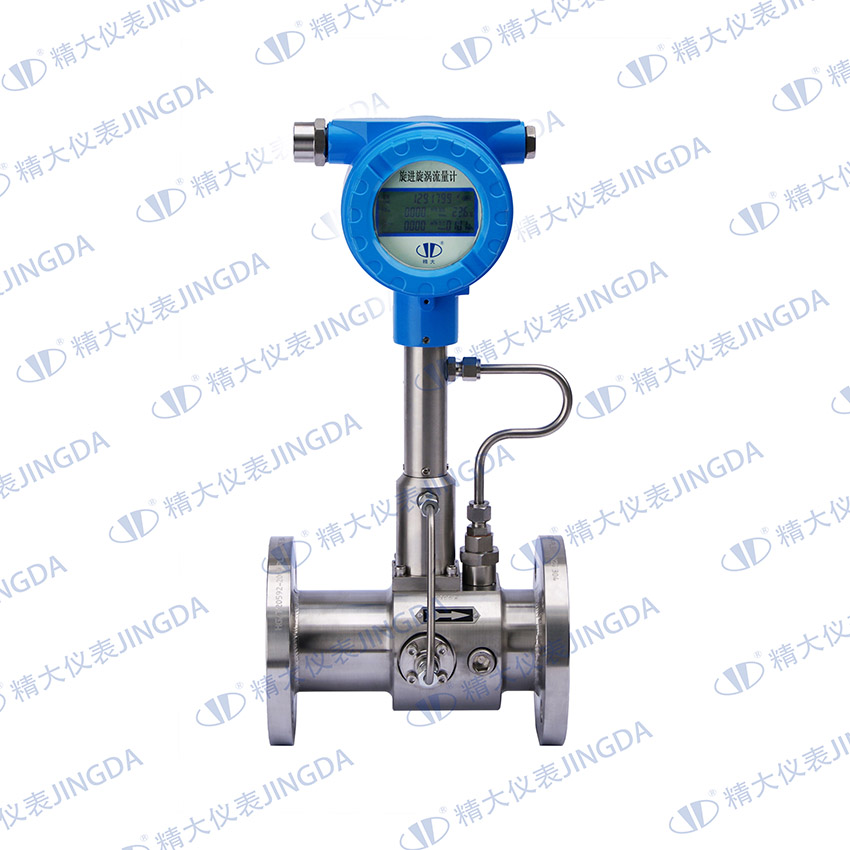

旋進旋渦流量計
■概�
旋進旋渦流量計是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力、壓縮因子自動補償的新一代智能化流量計。該儀表采用先進的單片微機技術與微功耗高新技術，功能強，性能穩定；結構緊湊操作簡單，是石油、化工、電力、冶金等行業氣體計量（特別是天然氣）的理想儀表，主要技術處于國內領先水平�
■工作原�

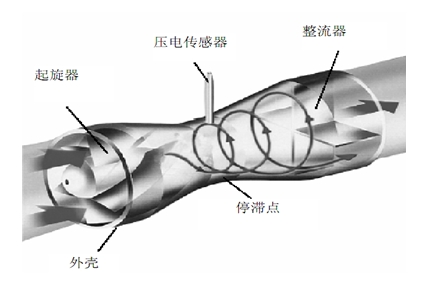

當沿著軸向流動的流體進入流量計入口時，螺旋形葉片強迫流體進行旋轉運動，于是在旋渦發生體中心產生螺旋流，旋渦流在文丘利管中旋進，到達收縮段后，因回流作用強迫進行旋進式二次旋轉。此時旋渦流的旋轉頻率與介質流速成正比，并為線性。兩個壓電傳感器檢測的微弱電荷信號同時經前置放大器放大、濾泀整形處理后，變成兩路頻率與流速成正比的脈沖信號進行比較和判斷，剔除干擾信號，并同固定在殼體上的溫度傳感器、壓力傳感器檢測到溫度、壓力信號一起，送入智能化積算儀進行運算處理，即可求得流量及相關數據�
旋進旋渦流量計的積算公式為�
K=f/qv；式中，K：流量計儀表系數，脈沖�/m3�
f：旋渦頻率，HZ�
qv：體積流量，m3/s
■特�
.具有一體化溫壓補償功能，內置溫度、壓力傳感器進行溫度壓力補償和壓縮因子修正，測量氣體的標準體積流量和標準體積總量�
.測量精度高，測量范圍寬�
.采用先進的電路設計，整機功能強大性能優越�
·積算儀采用先進的微功耗技術，內、外部電源均可工作，整機功耗低�
·采用雙壓電晶體傳感器技術，運用新型傳感器檢測電路，使計量更為準確可靠�
·采用浮點運算和多段儀表系數自動修正，并具有故障自診斷和報警功能�
·無機械可動部件，不易腐蝕，可靠度高，穩定性好，長期工作無須維護�
·儀表整體具有防爆功能，可用于相應的爆炸性危險場所�
■主要技術參�

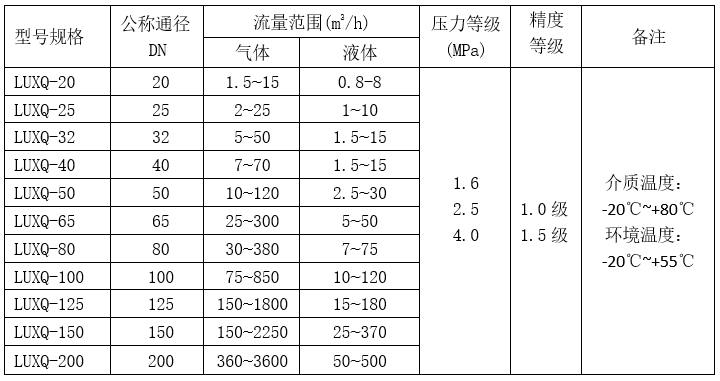

型號規格和基本參�
1．測量介質：氣體、液體；
2．公稱通徑：DN20 ~ DN200�
3．壓力等�: 1.6MPa,2.5MPa,4.0MPa�
4．介質溫度：-20� ~ +80℃；
5．精度等級： 1.0級�1.5級；
6．連接形式：法蘭式�
7．殼體材質： 鋁合金�304不銹鋼；
8．環境溫度：-20� ~ +55℃；
9．相對濕度：5%~95%�
10．大氣壓力：86kPa~106kPa�
11．防爆等級：隔爆ExdbⅡCT5Gb�
12．防護等級：IP66�
13．電氣性指標：
a.工作電源：內電源:一節3.6V鋰電池；外電源：+24VDC±15%�
b.信號輸出（須外加電源+24VDC）：
工況脈沖信號（三線制）輸出；4-20mA標準模擬量信號輸�
c. 通訊方式：RS-485通訊；Hart協議�
d.整機功耗：內電源：平均功�3mw,外電源：整機功�≤1w�

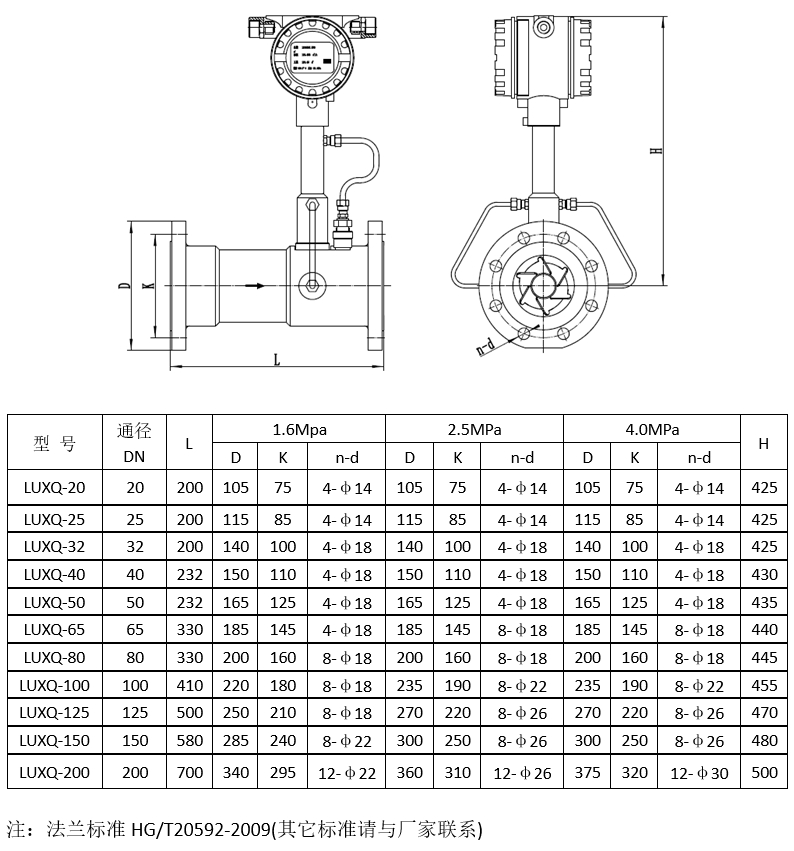

■流量計外形及安裝尺�

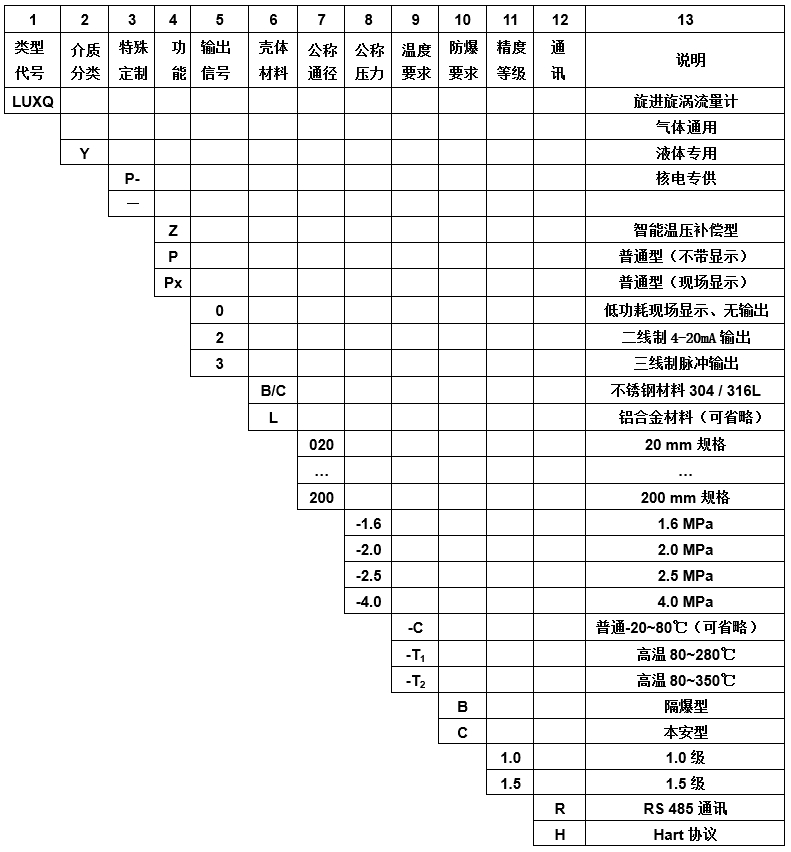

■旋進旋渦流量計產品型號標記
